玻璃反应釜装置

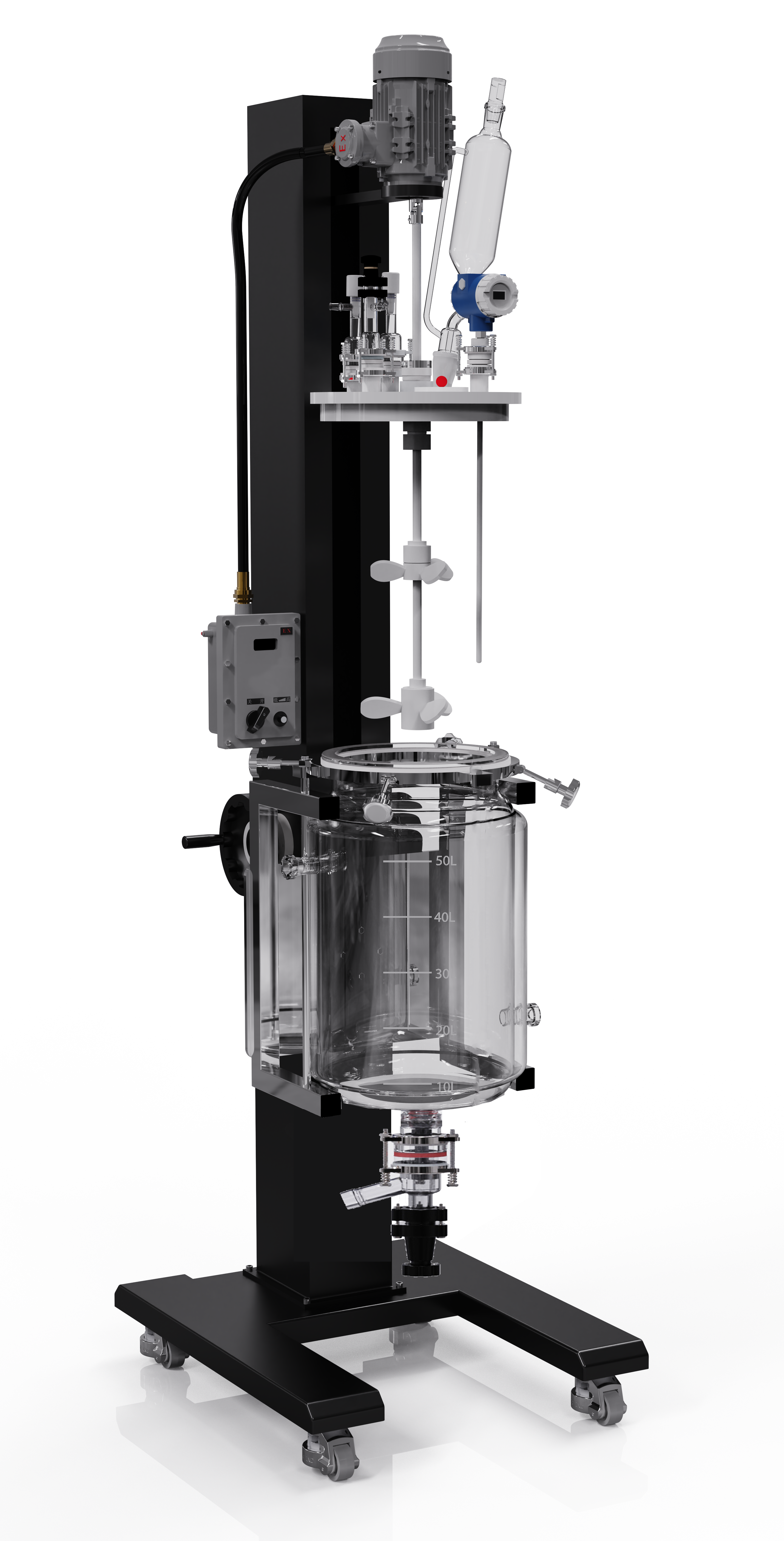

升降玻璃反应釜（电动升降翻转玻璃反应釜）是在普通双层 / 三层玻璃反应釜基础上增加**电动升降、釜体翻转机构的多功能反应设备，主要用于实验室小试、中试，精细化工、制药、新材料合成，可完成搅拌反应、真空反应、回流、蒸馏浓缩等工艺，解决普通玻璃釜放粘稠物料、釜体内腔清洗困难的痛点。
1. 玻璃釜体：G3.3 高硼硅玻璃，分单层、双层、三层；双层夹层通冷热介质控温，三层增加真空保温层；透明可视，可直观观察反应现象，耐酸碱腐蚀。
2. 升降翻转机架：电动升降机构，可将釜盖、搅拌轴、冷凝组件整体抬升，搅拌桨脱离釜腔；釜体可手动翻转 120‑150°，便于倾倒粘稠物料、彻底清洗釜内壁。机架多为不锈钢 + 喷塑碳钢，带移动脚轮。
3. 釜盖组件：六口四氟釜盖，集成搅拌口、恒压滴液口、固体投料口、测温口、真空口、冷凝回流接口。
4. 搅拌系统：变频防爆减速电机，四氟包覆搅拌桨，机械密封，可实现常压 / 高真空工况，转速可调。
5. 配套单元：蛇形冷凝管、回流分液器、PTFE 放料阀、真空表；需外接高低温循环一体机、真空泵、冷却循环水装置才能完整运行。
▣ 产品概述
适宜领域 | 各类中级小试工艺验证 |
设备组成 | 玻璃反应釜、玻璃冷凝器、收集瓶、搅拌系统 |
控制过程 | 搅拌混合、物料反应、冷凝温控 |
自控集成 | 拓展自控集成、温控精控、真空控制、搅拌控制 |
主要用途 | 依据实验室数据系统，进行化学小试分析 |
▣ 产品技术参数
型号 | TS-RV-10L | TS-RV-30L | TS-RV-50L | |
外部支撑 | 安装方式 | 支架滑块(带升降) | ||
安装支架材质 | 304不锈钢 | |||
固定方式 | 脚轮 | |||
釜体 | 釜体材质 | 高硼硅 | ||
釜内有效体积 | 10L | 30L | 50L | |
釜内温度范围 | -80～200℃ | -80～200℃ | -80～200℃ | |
釜内压力 | 常压或负压 | |||
真空极限 | 低至0.095MPa | |||
夹套 | 夹套体积 | 7L | 9L | 16L |
夹套温度范围 | -100～250℃ | |||
夹套压力 | ≤0.03MPa | |||
夹套进出液接口 | Rc 3/4” | |||
冷凝器收集瓶 | 适配冷凝器型号 | SHM-CD-010 | SHM-CD-020 | SHM-CD-050 |
冷凝面积 | 0.234㎡ | 0.341㎡ | 0.429㎡ | |
收集瓶体积 | 3L | 5L | ||
电源 | 220-240VAC,50Hz | |||
温度 | 温度显示精度 | ±0.15 | ||
导热控制精度 | ±0.1 | |||
其他类型传感器 | pH/电导率/液位/双芯温度/浊度等，可选配 | |||
搅拌 | 搅拌类型 | 直流调速 | ||
电机功率 | 90W | 140W | ||
电机速度 | 50-500rpm | |||
桨叶样式 | 锚式/桨式/框式 | |||
放料口距地面 | 约320 | |||
外形尺寸 | 845W*640D*1780H | 845W*640D*1910H | 900W*690D*2100H | |
